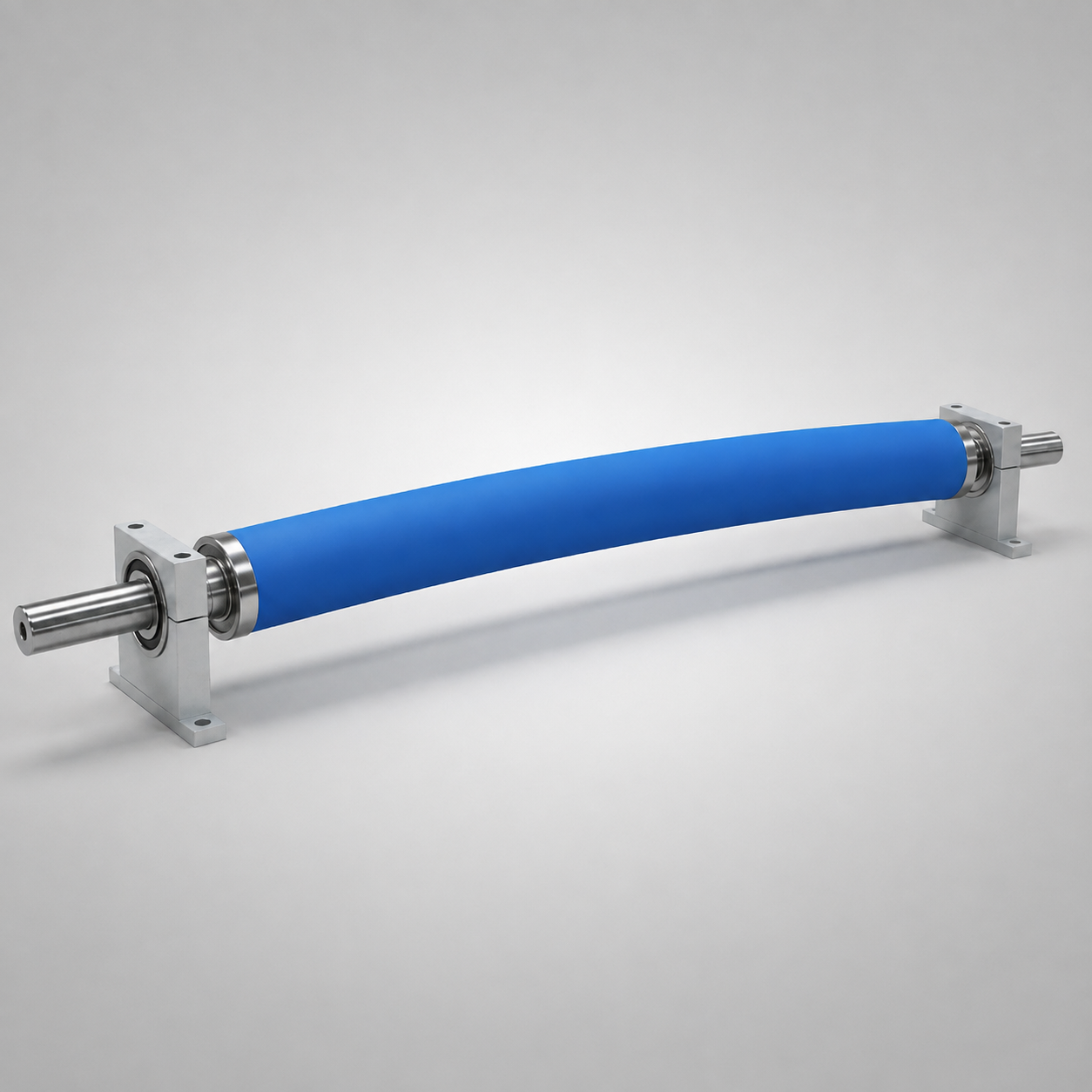

Wały bananowe do stabilnego prowadzenia materiału
Gdy folia, papier, włóknina lub tkanina marszczy się podczas prowadzenia, odpowiednio dobrany wał bananowy pomaga rozprowadzić materiał na szerokości i ustabilizować tor wstęgi. Wykonujemy nowe wały na wymiar oraz oceniamy możliwość regeneracji eksploatowanych elementów.
- Nowe wały wykonywane na podstawie dokumentacji, wymiarów albo uzgodnionej specyfikacji.
- Regeneracja po ocenie konstrukcji, powierzchni roboczej i stanu elementów współpracujących.
- Dobór konstrukcji, powierzchni i sposobu mocowania do materiału oraz warunków pracy linii.
Zakres wykonania lub regeneracji potwierdzamy po analizie zastosowania, wymiarów oraz dostępnej dokumentacji.
Konstrukcja dopasowana do wymiarów, materiału i miejsca montażu.
Zakres prac ustalany po sprawdzeniu stanu istniejącego elementu.
Guma lub poliuretan dobierane do rodzaju wstęgi i warunków procesu.
Jakie wały bananowe możemy wykonać lub zregenerować?
Punktem wyjścia nie jest gotowy wariant katalogowy, lecz materiał, geometria układu oraz problem występujący na linii. Na tej podstawie można określić kierunek nowego wykonania albo zakres regeneracji istniejącego wału.
Nowe wały bananowe
Wykonanie nowego elementu na podstawie dokumentacji technicznej, uzgodnionych wymiarów albo specyfikacji wynikającej z miejsca pracy wału w maszynie.
Regeneracja istniejącego wału
Możliwość regeneracji ustala się po sprawdzeniu konstrukcji, powierzchni roboczej, zakończeń oraz elementów odpowiedzialnych za prawidłową pracę wału.
Wały o stałym ugięciu
Wariant przeznaczony do warunków, dla których geometria wału zostaje określona dla przyjętego materiału, szerokości wstęgi i sposobu prowadzenia.
Wały z regulowanym ugięciem
Konstrukcja pozwalająca w przewidzianym dla danego wariantu zakresie dostosować ugięcie do zmian materiału albo parametrów prowadzenia wstęgi.
Powierzchnia gumowa lub poliuretanowa
Rodzaj materiału powierzchni roboczej oraz jego parametry dobiera się do prowadzonej wstęgi, napięcia, prędkości linii i środowiska pracy.
Odtworzenie pod istniejącą maszynę
Analiza może rozpocząć się od starego wału, zdjęć, podstawowych wymiarów i sposobu mocowania. Pozwala to ustalić dane potrzebne do dalszego odtworzenia elementu.
Prześlij rysunek, zdjęcia, podstawowe wymiary albo opis problemu z prowadzeniem materiału. Na tej podstawie można ustalić, jakie dane są jeszcze potrzebne do doboru nowego wału lub oceny możliwości regeneracji.
Jak wał bananowy rozprowadza materiał wstęgowy?
Powierzchnia obracająca się wokół zakrzywionej osi pomaga prowadzić materiał od środka w kierunku jego krawędzi. Zmień ustawienia poglądowe i zobacz, jak ugięcie oraz opasanie wpływają na sposób przedstawienia pracy wału.
Rozprowadzanie materiału od środka w kierunku krawędzi
Podczas obrotu powierzchnia wału porusza się wokół zakrzywionej osi. Przy odpowiednim prowadzeniu wstęgi pomaga to zmienić kierunek działania sił tarcia i rozprowadzać materiał poprzecznie. Efekt zależy od całego układu, a nie wyłącznie od samego ugięcia wału.
Wpływa na kierunek i intensywność poglądowego rozprowadzania materiału.
Określa sposób kontaktu wstęgi z powierzchnią roboczą wału.
Znaczenie mają materiał, napięcie wstęgi, prędkość oraz miejsce montażu.
Parametry wału wynikają z warunków pracy maszyny
Nie istnieje jeden uniwersalny wał bananowy dla każdej aplikacji. Długość, średnicę, ugięcie, powierzchnię roboczą i mocowanie ustala się na podstawie materiału oraz układu jego prowadzenia.
| Parametr | Możliwy wariant lub sposób ustalenia |
|---|---|
| Typ elementu | Wał bananowy, określany również jako wał rozprężny lub zakrzywiony, przeznaczony do pracy z materiałem wstęgowym. |
| Podstawowa funkcja | Rozprowadzanie, prostowanie oraz stabilizacja folii, papieru, włóknin, tkanin i innych materiałów prowadzonych w postaci wstęgi. |
| Długość robocza | Ustalana indywidualnie na podstawie szerokości materiału, miejsca montażu oraz konstrukcji istniejącej maszyny. |
| Średnica wału | Dobierana do długości roboczej, prędkości linii, obciążenia, prowadzonego materiału oraz wymaganej konstrukcji elementu. |
| Ugięcie osi | Możliwy wariant ze stałym albo regulowanym ugięciem. Zasadność regulacji potwierdza się po analizie procesu. |
| Powierzchnia robocza |
Guma
Poliuretan
Materiał powierzchni dobierany jest do rodzaju wstęgi, wymaganej przyczepności oraz środowiska pracy. |
| Konstrukcja elementu | Materiał i budowa korpusu są dobierane do wymiarów, masy, obciążenia oraz sposobu pracy wału w maszynie. |
| System łożyskowania | Łożyskowanie ustalane na podstawie prędkości obrotowej, obciążenia oraz warunków eksploatacji. |
| Sposób montażu | Mocowania czołowe, tuleje montażowe albo rozwiązanie odtwarzające sposób osadzenia w istniejącej maszynie. |
| Praca wału | Wariant bierny albo rozwiązanie uwzględniające dodatkowe wymagania układu, jeżeli wynikają one z konstrukcji konkretnej aplikacji. |
| Podstawa wykonania | Rysunek techniczny, podstawowe wymiary, zdjęcia, dostarczony element jako wzór albo uzgodniona specyfikacja techniczna. |
Prześlij dostępne dane, zdjęcia lub istniejący wał. Wstępna analiza pozwoli wskazać, jakich informacji brakuje do przygotowania rozwiązania i wyceny.
Wał bananowy pracuje tam, gdzie wstęga traci stabilny tor prowadzenia
Folia, papier, włóknina i tekstylia zachowują się inaczej podczas prowadzenia. Wspólnym problemem mogą być fałdy, zmarszczenia, zwijanie krawędzi albo niestabilne rozłożenie materiału na szerokości.
Wał może wspierać rozprowadzanie folii przed kolejnym etapem prowadzenia, przewijania albo obróbki. Dobór zależy od szerokości, napięcia i prędkości materiału.
Wał pomaga rozprowadzać materiał poprzecznie, zanim problem zostanie przeniesiony do kolejnego etapu procesu.
Odpowiednio dobrany wał wspiera utrzymanie bardziej uporządkowanego toru materiału w układzie maszyny.
Działanie wału może wspierać rozchodzenie się wstęgi od środka w kierunku obu krawędzi.
Uporządkowany materiał łatwiej przekazać do dalszego prowadzenia, przewijania albo przetwarzania.
Prześlij zdjęcia materiału, opis miejsca powstawania fałd oraz podstawowe parametry linii. Pozwoli to ocenić, czy wał bananowy jest właściwym kierunkiem i jakie dane trzeba ustalić przed doborem.
Budowa wału bananowego od powierzchni roboczej po oprawy montażowe
Obróć model i wybierz element konstrukcji. Widok pokazuje zakrzywioną powierzchnię roboczą, połączenia końcowe, czopy, łożyskowanie, oprawy oraz wariant mechanizmu regulacji.
Model pokazuje możliwe elementy konstrukcji i sposób ich wzajemnego połączenia. Rzeczywiste wykonanie może różnić się geometrią, sposobem łożyskowania, mocowaniem oraz rozwiązaniem mechanizmu regulacyjnego.
Powierzchnia obraca się wokół osi o określonej geometrii wygięcia.
Elementy obrotowe są połączone z czopami i oprawami po obu stronach wału.
Oprawy mogą uwzględniać podstawy i otwory potrzebne do zabudowy w maszynie.
Mechanizm regulacji jest rozwiązaniem opcjonalnym zależnym od konstrukcji wału.
Prześlij zdjęcia całego wału, zakończeń, opraw, miejsca montażu oraz podstawowe wymiary. Pozwoli to ustalić, które elementy konstrukcji trzeba zachować.
Guma czy poliuretan? Najpierw warunki procesu
Oba materiały mogą być rozpatrywane jako powierzchnia robocza wału bananowego. Decyzji nie należy podejmować wyłącznie na podstawie nazwy materiału. Znaczenie mają właściwości prowadzonej wstęgi, napięcie, prędkość oraz środowisko pracy.
Należy określić, czy wał prowadzi folię, papier, włókninę, tekstylia albo inny materiał.
Do analizy potrzebne są informacje o napięciu materiału oraz prędkości pracy linii.
Znaczenie mogą mieć temperatura, wilgoć oraz obecność substancji występujących w otoczeniu wału.
Na podstawie całego zestawu danych można wskazać materiał i parametry powierzchni do dalszego uzgodnienia.
Prześlij zdjęcia, oznaczenia elementu, opis prowadzonego materiału i warunków pracy. Nie trzeba wybierać gumy albo poliuretanu przed rozpoczęciem rozmowy technicznej.
Objaw na linii nie zawsze oznacza uszkodzenie samego wału
Zaznacz zauważone problemy. Moduł wskaże obszary, które warto skontrolować, oraz dane potrzebne do rozpoczęcia analizy technicznej. Wynik nie zastępuje oględzin i pomiarów.
Co dzieje się z materiałem albo wałem?
Możesz zaznaczyć więcej niż jeden objaw. Wynik zostanie uzupełniony o wspólne obszary wymagające sprawdzenia.
Zaznacz objaw, aby uporządkować analizę
Problem może wynikać z ustawienia wału, napięcia materiału, geometrii toru, powierzchni roboczej, łożyskowania albo współdziałania kilku elementów. Wybierz zauważone objawy.
- Położenie wału w torze prowadzenia
- Warunki opasania i napięcia wstęgi
- Stan powierzchni, łożyskowania i mocowań
- Zdjęcie całego wału i miejsca montażu
- Opis materiału oraz momentu pojawiania się problemu
- Podstawowe wymiary lub dostępny rysunek
Położenie wału, opasanie, kierunek ruchu i napięcie materiału mogą zmieniać uzyskiwany efekt.
Uszkodzenia, zabrudzenia i nierówne zużycie mogą wpływać na kontakt wału z materiałem.
Hałas, drgania, opór albo luz wymagają sprawdzenia elementów obrotowych i zakończeń wału.
Stan opraw, sposób ustawienia oraz geometria wału powinny być oceniane razem z całym układem.
Kolejny moduł pozwoli uporządkować dane o elemencie, materiale, miejscu montażu i obserwowanych objawach przed przejściem do kontaktu.
Co zyskujesz, stosując prawidłowo dobrany wał bananowy?
Wał bananowy nie jest przypadkowym elementem prowadzącym. Jego geometria, powierzchnia i położenie mają wpływ na sposób zachowania całej wstęgi. Prawidłowy dobór może ograniczyć problemy z materiałem i poprawić powtarzalność procesu.
Ograniczenie fałd i zmarszczeń materiału
Odpowiednio ustawiony wał pomaga rozprowadzać materiał od środka ku krawędziom. Może dzięki temu ograniczyć fałdy, zagniecenia i miejscowe nagromadzenie materiału przed kolejnym etapem procesu.
Stabilniejsze prowadzenie wstęgi
Rozprowadzanie materiału na szerokości może pomóc utrzymać bardziej uporządkowany tor przed drukowaniem, laminowaniem, cięciem albo przewijaniem.
Większa stabilność procesuMniejsze straty materiałowe
Ograniczenie zagnieceń i błędów prowadzenia może zmniejszyć ilość materiału odrzucanego z powodu fałd, przesunięć albo niestabilnego przejścia przez maszynę.
Ograniczenie odpadówLepsza jakość kolejnych operacji
Równiej prowadzona wstęga tworzy lepsze warunki do realizacji następnych etapów, takich jak druk, powlekanie, laminowanie, cięcie i nawijanie.
Powtarzalniejszy rezultatDopasowanie do istniejącej maszyny
Wymiary, mocowanie, ugięcie i powierzchnię wału można dopasować do miejsca pracy w istniejącej linii bez automatycznego zmieniania całego układu prowadzenia.
Integracja z liniąSkorzystaj z konfiguratora albo opisz materiał, prędkość linii, miejsce powstawania fałd i obecny układ prowadzenia wstęgi.
Od danych technicznych do gotowego wału bananowego
Początek procesu jest wspólny dla nowego wykonania i regeneracji. Najpierw analizujemy zastosowanie, dostępną dokumentację oraz stan istniejącego elementu. Dopiero później można ustalić właściwy zakres prac.
Przesłanie zapytania technicznego
Przekazujesz rysunek, zdjęcia, podstawowe wymiary, opis prowadzonego materiału albo informacje o problemie występującym na linii.
Uporządkowanie danych i warunków pracy
Sprawdzane są dostępne wymiary, sposób zabudowy, rodzaj materiału wstęgowego, prędkość, napięcie, położenie wału oraz oczekiwany efekt jego pracy.
Ustalenie właściwej ścieżki realizacji
Na tym etapie określany jest możliwy kierunek: wykonanie nowego wału, odtworzenie istniejącej konstrukcji albo regeneracja po potwierdzeniu stanu elementu.
Potwierdzenie parametrów i zakresu prac
Przed rozpoczęciem wykonania porządkowane są uzgodnione wymiary, konstrukcja wału, rodzaj powierzchni roboczej, sposób zakończenia oraz wymagania wynikające z maszyny.
Produkcja nowego elementu lub realizacja regeneracji
Prace są prowadzone według zatwierdzonego zakresu. W zależności od zadania obejmują wykonanie nowej konstrukcji albo odtworzenie uzgodnionych elementów istniejącego wału.
Weryfikacja jakości wykonanego wału
Każdy wykonany lub regenerowany element przechodzi kontrolę jakości odpowiednią do uzgodnionego zakresu i parametrów realizacji.
Nie musisz samodzielnie rozstrzygać, czy potrzebny jest nowy wał, czy regeneracja. Prześlij dostępne informacje, a możliwy kierunek zostanie oceniony na ich podstawie.
Najczęstsze pytania o wały bananowe
Dobór wału bananowego wymaga połączenia informacji o konstrukcji, materiale i torze prowadzenia wstęgi. Poniżej znajdują się odpowiedzi dotyczące działania, nowych wykonań, regeneracji i przygotowania zapytania.
Wał bananowy, określany również jako wał zakrzywiony lub rozprężny, jest elementem układu prowadzenia materiałów wstęgowych. Jego geometria pomaga rozprowadzać materiał na szerokości i ograniczać powstawanie fałd oraz zmarszczeń.
Materiał opasający zakrzywiony wał jest prowadzony w sposób powodujący jego rozchodzenie się w kierunku krawędzi. Efekt zależy między innymi od ugięcia wału, kąta opasania, położenia w maszynie oraz napięcia wstęgi.
W wariancie ze stałym ugięciem geometria wału jest określona dla przyjętych warunków pracy. Konstrukcja regulowana pozwala w przewidzianym dla niej zakresie dostosować ustawienie do zmieniającego się materiału albo procesu. Możliwość regulacji zależy od budowy, wymiarów i sposobu montażu wału.
Powierzchnia robocza może być wykonana między innymi z gumy albo poliuretanu. Materiał i parametry powierzchni dobiera się do rodzaju wstęgi, jej napięcia, prędkości pracy oraz środowiska, w którym pracuje wał.
Tak. Zakres obejmuje produkcję nowych wałów bananowych oraz regenerację istniejących elementów. Możliwość i zakres regeneracji ustala się po ocenie konstrukcji oraz stanu dostarczonego wału.
Regenerację można rozważyć, gdy konstrukcja wału, jego geometria, zakończenia i elementy mechaniczne pozwalają na dalsze wykorzystanie. Zużycie samej powierzchni nie przesądza jeszcze o zakresie prac. Decyzja wymaga oględzin, pomiarów i analizy warunków pracy.
Nowe wykonanie może być właściwe, gdy istniejący wał nie daje podstaw do regeneracji albo aktualna aplikacja wymaga innej geometrii, powierzchni, zakończeń lub sposobu montażu. Nowy element może powstać na podstawie dokumentacji, pomiarów, istniejącego wzoru albo uzgodnionej specyfikacji.
Tak. Brak kompletnej dokumentacji nie wyklucza rozpoczęcia analizy. Punktem wyjścia może być istniejący wał, podstawowe wymiary, zdjęcia, oznaczenia oraz opis jego pracy w maszynie. Zakres danych wymagających uzupełnienia ustala się po zapoznaniu z materiałami.
Przydatne są długość robocza, średnica, wymiary zakończeń, sposób mocowania i rodzaj powierzchni. Należy także podać informacje o materiale wstęgowym, jego szerokości, prędkości pracy oraz obserwowanych problemach. Pomocne są rysunki, zdjęcia i film z pracy linii.
Nie można oceniać efektu wyłącznie na podstawie obecności wału bananowego. Jest on jednym z elementów układu prowadzenia, a rezultat zależy również od napięcia materiału, opasania, położenia wału, sąsiednich rolek i przyczyny powstawania fałd. Przed zmianą wału warto przeanalizować cały fragment linii.
Prześlij opis materiału, zdjęcia wału, podstawowe wymiary oraz informację o problemie występującym na linii. Na tej podstawie można rozpocząć analizę.
